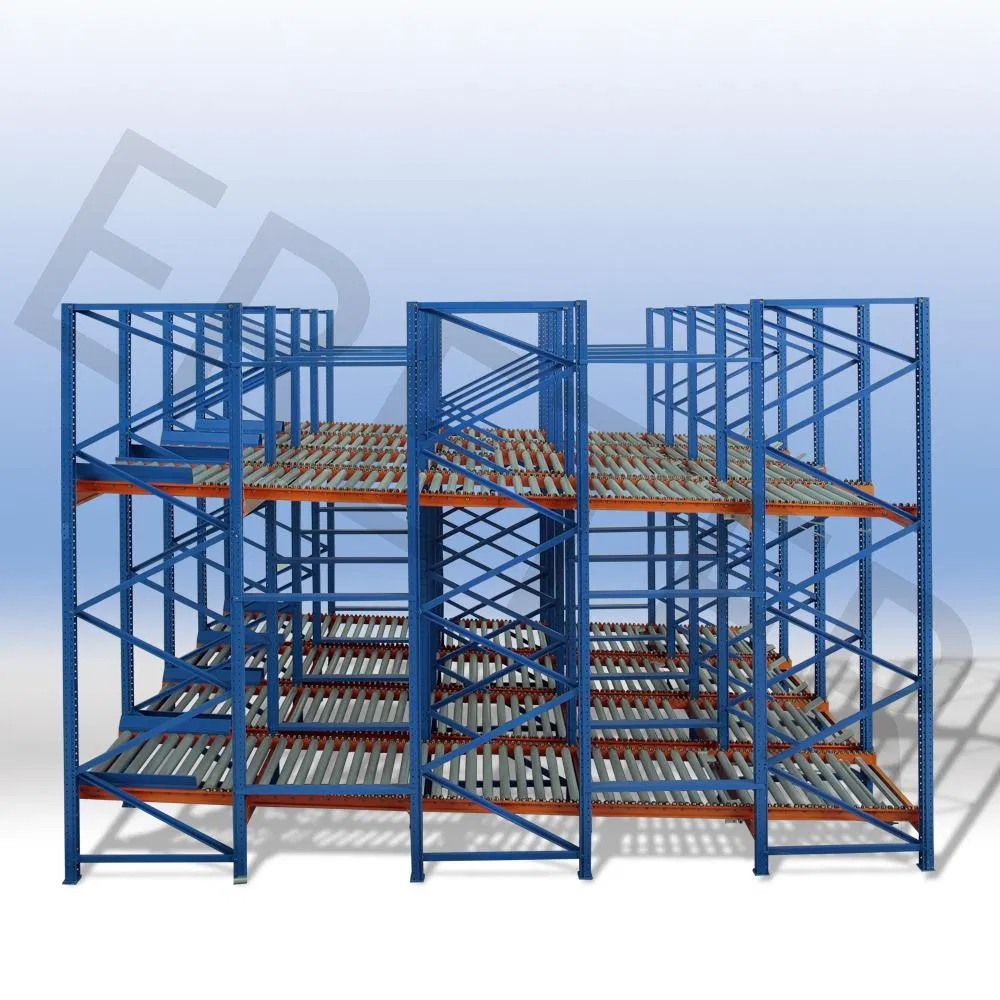

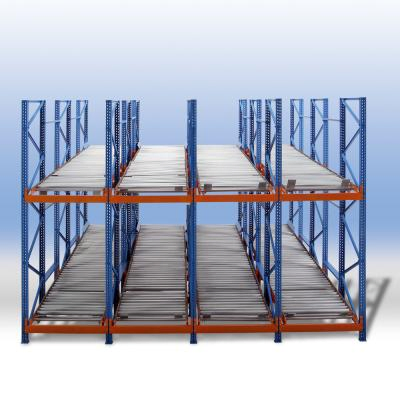

Sistema de Apilado de Flujo por Gravedad (Gravity Flow Racking)
Gravity Flow Racking es una solución de almacenamiento dinámico de alta densidad diseñada para una gestión eficaz del inventario FIFO (primero en entrar, primero en salir). Utiliza pistas de rodillos inclinadas para permitir que los productos se deslizen suavemente desde el extremo de carga hasta el extremo de recogida a través de la gravedad, minimizando la manipulación manual y optimizando la eficiencia de recogida de pedidos.
1. Diseño Estructural

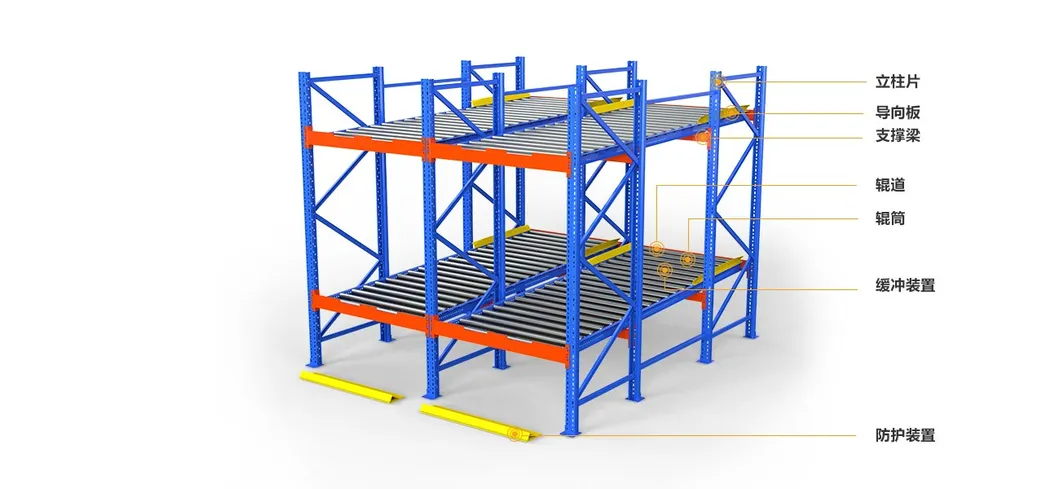

Componentes principales
Roller Tracks: Rodillos de acero o polímero inclinados con cojinetes de baja fricción para un movimiento suave.
Estructura de soporte: Robustos montantes y vigas de acero para soportar las pistas de rodillos y las cargas de palets.
Sistema de frenos: Controladores de velocidad o frenos de rueda para regular el movimiento de los elementos.
Zonas de carga/descarga: Puntos de entrada (extremo superior) y salida (extremo inferior) dedicados para la optimización del flujo de trabajo.
Material
Acero galvanizado o recubierto de polvo para resistencia a la corrosión.
Rodillos de nylon, poliuretano o acero duradero.
2. Ventajas Clave
Almacenamiento de alta densidad
Maximiza el espacio de almacén eliminando los huecos de pasillo (ideal para SKU homogéneos).
Conformidad FIFO
Asegura la rotación automática de existencias, crítica para productos perecederos o productos sensibles al tiempo.
Eficiencia laboral
Reduce el desplazamiento de la carretilla elevadora y el tiempo de recogida manual hasta en un 50%.
Escalabilidad y Seguridad
El diseño modular permite la expansión o reconfiguración. Los frenos de rodillos evitan colisiones; las barandillas aseguran la estabilidad de la carga.
3. Aplicaciones
Alimentos y bebidas
Almacenamiento en frío para productos perecederos (por ejemplo, lácteos, carnes).
Comercio electrónico
Recogida a alta velocidad de paquetes pequeños a medianos.
Automoción
Almacenamiento de componentes como neumáticos, baterías o kits de piezas.
Productos farmacéuticos y distribución
Gestión FIFO de medicamentos con fechas de caducidad y reposición rápida de artículos de alto volumen.
4. Especificaciones Técnicas
Parámetro
Especificación
Capacidad de carga
500-2.000 kg por carril (según el diseño)
Paso de rodillo
75-150 mm (ajustable para tamaño de cartón/palet)
Ángulo de inclinación
3°-7° (optimizado para flujo de gravedad suave)
Altura del sistema
2-12 metros (personalizable)
Cumplimiento
Cumple con las normas FEM 10.2.02, OSHA o ISO
5. Tipos de Racking de Flujo
Tipo
Características
Caso de uso
Carton Flow Racking
Para artículos en caja; rodillos espaciados para SKU pequeños.
Almacenes, farmacias

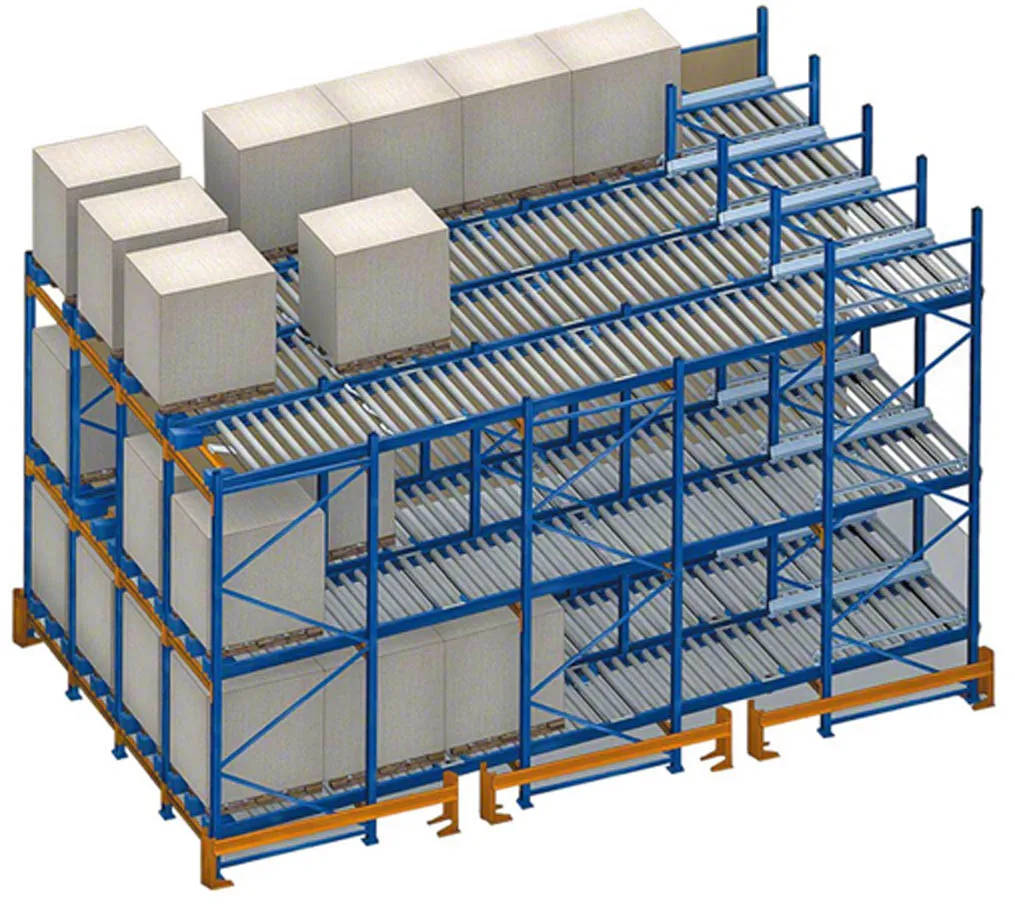

Palet Flow Racking
Rodillos de servicio pesado para cargas completas de pallet.
Almacenamiento a granel (bebidas y cargas pesadas)
Sistemas híbridos
Combina carriles de flujo con estanterías estáticas.
Entornos mixtos de inventario
6. Instrucciones de Instalación y Seguridad
Preparación y prueba
Preparación del piso: Asegurar que el piso está nivelado para mantener ángulos de inclinación consistentes.
Prueba de carga: Verificar la velocidad del rodillo y la eficiencia de frenado antes de la operación completa.
Seguridad y mantenimiento
Instalar barandillas de protección en los extremos de recolección y usar sensores fotoeléctricos para alertar sobre carriles vacíos.
Lubricar los rodillos anualmente e inspeccionar los sistemas de alineación y frenado trimestralmente.
7. Comparación con Estanterías Estáticas (Estatic Shelving)
Característica
Gravity Flow Racking
Estatic Shelving
Utilización del espacio
Alta densidad (sin pasillos intermedios)
Requiere pasillos para cada acceso
Flujo de trabajo
Automatización del principio FIFO
Gestión manual FIFO/LIFO
Costo laboral
Menor (reducción del tiempo de selección)
Mayor (requiere manejo manual y traslados continuos)
Inversión inicial
Más alta (instalación y rodillos complejos)
Más baja (estructura de estantes simple)
Preguntas Frecuentes (FAQ)
¿Cómo funciona exactamente el sistema Gravity Flow Racking?
Funciona mediante un plano inclinado equipado con pistas de rodillos. Las mercancías se cargan por el extremo más alto (entrada) y se deslizan por efecto de la gravedad hacia el extremo inferior (salida), facilitando una gestión de stock FIFO y ahorrando tiempo en traslados.
¿Qué tipo de mercancías son adecuadas para este sistema de flujo?
Es óptimo para productos con alta rotación o fecha de caducidad, como alimentos, bebidas, medicamentos y componentes electrónicos o de automoción. Además, existen dos modalidades: Carton Flow (para cajas) y Palet Flow (para palets pesados).
¿Es seguro el deslizamiento de palets muy pesados?
Sí, el sistema está diseñado con controladores de velocidad o frenos integrados a lo largo del carril para regular la bajada del palet, evitando aceleraciones peligrosas y colisiones en el extremo de recogida.
¿Qué mantenimiento preventivo requiere este tipo de estanterías?
Se recomienda realizar una lubricación anual de los rodamientos de los rodillos, así como una inspección trimestral de los sistemas de frenado, alineación de las pistas y limpieza general para evitar que la suciedad obstruya el movimiento.
¿Se puede adaptar a almacenes de frío extremo?
Sí, el sistema dinámico de gravedad es ampliamente utilizado en almacenes refrigerados y cámaras de congelación profunda, ya que los materiales de rodillos y los lubricantes específicos están optimizados para soportar temperaturas bajo cero.
